3х-кулачковые токарные патроны FTC
Цилиндрическая посадка, азиатский стандарт (JIS).
С кулачками с возможностью переворота. Крепление с лицевой стороны. Включает сырые и закаленные накладные кулачки.
от 167 747 ₽ без НДС (за 1 шт.)
Купить в 1 клик
3х-кулачковые токарные патроны FTC
Более 20 000 позиций
в наличии
Собственный печатный каталог
с открытыми ценами
100% гарантия
поставки
Складская позиция

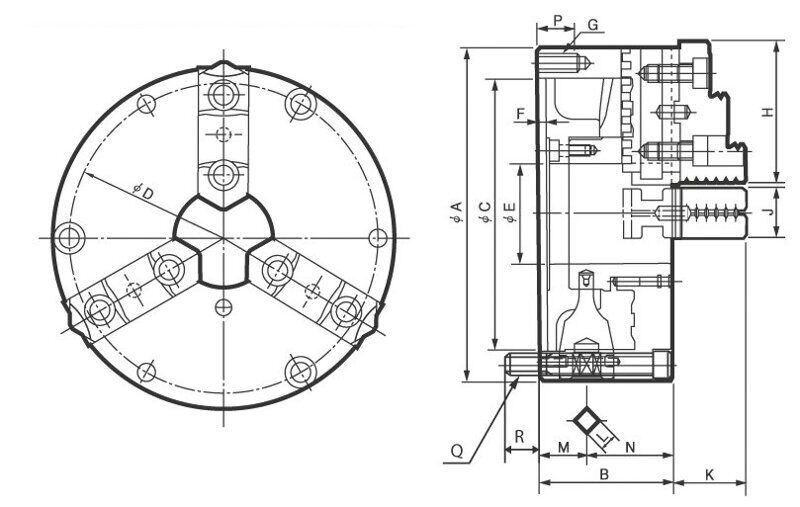

| Модель | ØА мм |
В мм |
ØС (Н6) мм |
ØD мм |
ØЕ мм |
F мм |
G мм |
Н мм |
J мм |
K мм |
L мм |
M мм |
N мм |
P мм |
Q мм |
R мм |
Код заказа | Цена, у.е. без НДС |
| FTC-190(7") | 192 | 78.7 | 155 | 172 | 57 | 5 | 3-M10 | 80,5 | 28 | 42,8 | 11 | 27,5 | 51,2 | 20 | 3-M10x90 | 22 | 0116021 | 1 870,00 |
| FTC-230(9") | 232 | 83.7 | 190 | 210 | 75 | 6 | 3-M12 | 90,5 | 32 | 53,8 | 12 | 29,5 | 54,2 | 25 | 3-M12x95 | 24 | 0116022 | 2 337,00 |
| FTC-273(10") | 273 | 88 | 230 | 250 | 89 | 6 | 3-M12 | 103,5 | 35 | 57,82 | 12 | 31,5 | 56,5 | 25 | 3-M12x95 | 20 | 0116023 | 2 682,00 |
| FTC-310(12") | 310 | 96 | 260 | 285 | 100 | 7 | 3-M12 | 115,5 | 40 | 56,08 | 14 | 31,5 | 64,5 | 25 | 3-M12x110 | 27 | 0116024 | 3 764,00 |
| FTC-460(18") | 460 | 114 | 400 | 425 | 190 | 8 | - | 140(130) | 50 | 80 | 17 | 38,2 | 76 | - | 3-M16x125 | 29 | 0116025 | 14 883,00 |
| FTC-535(21") | 535 | 143 | 270 | 235 | 195 | 12 | - | 150(130) | 50 | 82 | 22 | 57,5 | 85,5 | - | 3-M20x140 | 32 | 0116026 | 19 828,00 |
| FTC-610(24") | 610 | 143 | 380 | 315 | 275 | 14 | - | 130 | 50 | 82 | 22 | 57,5 | 85,5 | - | 3-M20x140 | 33 | 0116027 | 27 277,00 |
| FTC-810(32") | 810 | 180 | 520 | 425 | 375 | 16 | - | 248 | 70 | 95 | 22 | 64 | 116 | - | 3-M24x140 | 32 | 0116028 | по запросу |
| FTC-1000(40") | 1000 | 196 | 910 | 510 | 580 | 16 | - | 286 | 70 | 95 | 22 | 69,5 | 126,5 | - | 3-M24x190 | 35 | 0116029 | по запросу |
| Модель | Мах. статические зажимное усилие | Диапазон зажима внешний Ø, мм | Диапазон зажима внутренний Ø, мм | Крутящий момент | RPM max | Вес, кг | Момент инерции |
| FTC-190(7") | 31(3161) | 4~180 | 56~170 | 107,9(11,0) | 3500 | 12,2 | 2,35(0,24) |
| FTC-230(9") | 37(3773) | 5~220 | 62~210 | 147(15,0) | 2900 | 21,2 | 6,27(0,64) |
| FTC-273(10") | 46(4691) | 5~260 | 70~250 | 176,5(18,0) | 2500 | 28 | 9,90(1,01) |
| FTC-310(12") | 55(5608) | 10~300 | 86~290 | 206(21,0) | 2200 | 41 | 23,0(2,35) |
| FTC-460(18") | 65(6650) | 40~410 | 152~436 | 255,0(26) | 1200 | 106 | 124(12,6) |
| FTC-535(21") | 73(7400) | 45~481 | 155~499 | 313,9(32) | 950 | 182 | 287(29,3) |
| FTC-610(24") | 80(8200) | 130~576 | 235~592 | 372,7(38) | 850 | 238 | 488(49,8) |
| FTC-810(32") | 110(11216) | 270~810 | 390~800 | 588(60) | 650 | 480 | 598(61) |
| FTC-1000(40") | 110(11216) | 340~990 | 450~940 | 588(60) | 470 | 780 | 598(61) |
