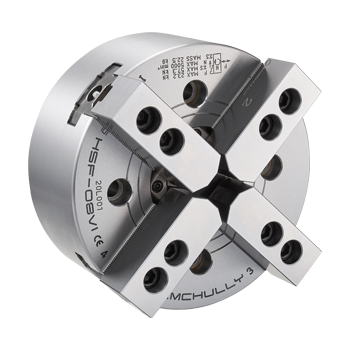

4х-кулачковые токарные патроны HSF
Цилиндрическая посадка или короткий конус.
Комплект поставки:
- сырые накладные кулачки,
- базовые кулачки,
- Т-гайки,
- винты для крепления накладных кулачков,
- винты для крепления патрона к шпинделю,
- ключ.
Тяговая гайка поставляется без нарезанной резьбы, для того чтобы покупатель смог самостоятельно нарезать резьбу в соответствии с тяговой трубой станка.
от 497 336 ₽ без НДС (за 1 шт.)
Купить в 1 клик
4х-кулачковые токарные патроны HSF
Более 20 000 позиций
в наличии
Собственный печатный каталог
с открытыми ценами
100% гарантия
поставки
Складская позиция
Характеристики
| Наименование | Ø центр. отверстия, мм | Максимальный зажимной диапазон, мм. | Минимальный зажимной диапазон, мм. | Ход кулачков на Ø, мм. | Ход штока, мм. | Макс. прилагаемое усилие (kN (kgf)) | Макс. статическое усилие зажима (kN (kgf)) | Макс. число оборотов min-1 (r.p.m.) | Вес, кг. | GD2, Nm2 (kgf·m2) | Рекомендуемый цилиндр | Модель Kitagawa | Код заказа | Цена, у.е. без НДС |
| HSF-08 | 52 | 210 | 13 | 7,4 | 16 | 23,2(2366) | 57,3(5843) | 5000 | 22,5 | 6,67 (0,68) | SH-15052 (SYH-1552) | - | 0210005 | 5 110,00 |
| HSF-10 | 77 | 254 | 31 | 8,8 | 19 | 28,5(2906) | 74(7546) | 4200 | 34,5 | 12,08 (1,24) | SH-18077 (SYH-1877) | - | 0210006 | 5 998,00 |
| HSF-12 | 91 | 304 | 34 | 10,6 | 23 | 36,7(3742) | 96(9789) | 3300 | 52 | 27,42 (2,8) | SYH-2091 | - | 0210007 | 7 692,00 |
Габаритные размеры
| Наименование | Ø A | B | Ø С | F | Ø H | Ø J | K | M | N макс. | N мин. | O макс. | O мин. | P мин. | P макс. | Q | R | S | T | U макс. | Ø V | W |
| HSF-08 | 210 | 91 | 170 | 5 | 133,4 | 52 | 4-M10x105 | 25 | 38,7 | 35 | 29,75 | 14,75 | -1,5 | 14,5 | 35 | 14 | 20,5 | 2 | M60x2,0 | 30 | 39 |
| HSF-10 | 254 | 100 | 220 | 5 | 171,4 | 77 | 4-M12-120 | 30 | 51 | 46,6 | 33,75 | 14,25 | -11 | 8,5 | 40 | 16 | 25 | 2 | M85x2,0 | 45 | 43 |
| HSF-12 | 304 | 110 | 220 | 5 | 171,4 | 91 | 4-M16x130 | 30 | 61,3 | 56 | 47,75 | 15,75 | -15 | 8 | 49 | 21 | 28 | 2 | M100x2,0 | 50 | 50,5 |
