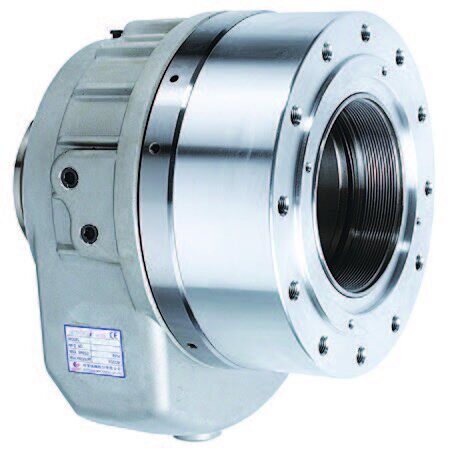

Гидравлические приводные цилиндры ТК с проходным отверстием

- Облегченный вариант с увеличенным сквозным отверстием;
- Компактный дизайн (всего 2/3 длины стандартного цилиндра);
- Встроенный обратный клапан и предохранительный клапан обезопасят в случае потери давления и отключения электроэнергии;
- Возможность установки цилиндра с помощью винтов сквозь тело цилиндра.

от 150 863 ₽ без НДС (за 1 шт.)

Купить

Под заказ

Страница товара в каталоге Оснастик

Характеристики

Модель	Рабочая площадь поршня (расширение), см2	Рабочая площадь поршня (втягивание), см2	Ход штока, мм	Макс скорость, об/мин	Макс. давление, Mpa (kgf/см2)	Момент инерции, кг*м2	Вес, кг	Расход жидкости, л/мин	Код заказа	Цена, у.е. без НДС
TK-A528	73	69,7	12	8000	4,5 (45)	0,012	6,2	3	0301030	1 474,64
TK-A533	73	69,7	12	8000	4,5 (45)	0,012	6	3	0301031	1 407,62
TK-C643	99,1	88	15	7000	4,5 (45)	0,018	7,5	3	0301032	1 675,73
TK-A646	105	93,9	15	7000	4,5 (45)	0,018	7,3	3	0301033	1 494,00
TK-B646	105	93,9	15	7000	4,5 (45)	0,018	8,6	3	0301034	1 494,00
TK-C646	99,1	88	15	7000	4,5 (45)	0,018	7,5	3	0301134	1 494,00
TK-B846	135,3	125	20	6300	4,5 (45)	0,032	12,4	3,9	0301035	1 782,00
TK-A853	135,3	125	20	6300	4,5 (45)	0,032	11,8	3,9	0301036	1 638,00
TK-B853	135,3	125	20	6300	4,5 (45)	0,032	11,7	3,9	0301136	1 638,00
TK-1068	165,9	149,9	25	5500	4,5 (45)	0,065	17,8	4,2	0301037	2 562,00
TK-A1075	170	155	25	5500	4,5 (45)	0,065	18,8	4,2	0301038	2 349,00
TK-A1078	170,1	155,3	25	5500	4,5 (45)	0,065	17,4	4,2	0301039	2 815,22

Габаритные размеры

Модель	A	B	C	D	E, h7	F	G1max	G1min	G2max	G2min	H	J	K	L	L1	L2	M1	M2	M3
TK-A528	105	141	125	125	110	45	12	0	38	26	49	77,5	123	6~M8x20	M8x55	14	M38x1,5	25	13
TK-A533	105	141	125	125	110	45	12	0	38	26	49	77,5	123	6~M10x20	M8x55	14	M38x1,5	25	13
TK-C643	128	156	140	140	120	65	15	0	44	29	56	85	125	12~M10x20	M8x60	12	M50x2	25	13
TK-A646	128	162	147	147	130	65	15	0	44	29	56	85	125	12~M10x20	M8x60	12	M55x2	25	13
TK-B646	128	162	130	147	100	65	15	0	44	29	66	95	135	12~M10x20	M8x70	12	M55x2	25	13
TK-C646	125	156	140	140	120	65	15	0	44	29	56	85	125	12~M10x20	M8x60	12	M55x2	25	13
TK-B846	145	185	170	165	130	70	20	0	48	28	66	95	135	12~M10x20	M8x70	12	M55x2	30	15
TK-A853	145	185	170	165	140	70	20	0	48	28	66	95	135	12~M10x20	M8x70	12	M60x2	30	15
TK-B853	145	185	170	165	130	70	20	0	48	28	66	95	135	12~M10x20	M8x70	12	M60x2	30	15
TK-1068	170	212	190	190	160	98	25	0	50	25	73	107	157	12~M10x20	M10x80	17	M75x2	35	15
TK-A1075	170	212	190	190	160	95	25	0	50	25	74	108	158	12~M10x20	M10x80	16	M85x2	35	15
TK-A1078	170	212	190	190	160	95	25	0	50	25	74	108	158	12~M10x20	M10x80	16	M87x2	35	15

Модель	N1	N2	N3	O1, H8	O2, H8	P	Q1	Q2	Q3	R, g7	S, H7	T	U	V	W1	W2	X1	X2	Y1	Y2	Z
TK-A528	M39x1,5	25	8	35	28	79	8,5	30	RC1/4	37	62	70	98	6	62	110	49	M6x6	83	M5x6	5
TK-A533	M39x1,5	25	8	35	33	79	8,5	30	RC1/4	37	62	70	98	6	62	110	49	M6x6	83	M5x6	5
TK-C643	M52x1,5	29	9	45	43	87	8,5	36	RC3/8	50	76	85	116	6	74	120	64	M6x6	98	M5x6	5
TK-A646	M52x1,5	29	9	50	46	87	8,5	36	RC3/8	50	76	85	116	6	74	120	64	M6x6	98	M5x6	5
TK-B646	M52x1,5	29	9	50	46	97	8,5	36	RC3/8	50	76	85	116	6	74	120	64	M6x6	98	M5x6	5
TK-C646	M52x1,5	29	9	50	46	87	8,5	36	RC3/8	50	76	85	116	6	74	120	64	M6x6	98	M5x6	5
TK-B846	M58x1,5	30	8	50	46	97	8,5	36	RC3/8	56	85	96	128	7	79	130	73	M6x7	110	M6x6	5
TK-A853	M58x1,5	30	8	55	53	97	8,5	36	RC3/8	56	85	96	128	7	79	130	73	M6x7	110	M6x6	5
TK-B853	M58x1,5	30	8	55	53	97	8,5	36	RC3/8	56	85	96	128	7	79	130	73	M6x7	110	M6x6	5
TK-1068	M84x2	33	9	70	68	109	12	40	RC1/2	81	108	121	164	7	98	160	98	M6x8	155	M6x8	5
TK-A1075	M84x2	33	9	80	75	110	12	40	RC1/2	81	108	121	164	7	98	160	98	M6x8	155	M6x8	5
TK-A1078	M86x2	33	9	82	78	110	12	40	RC1/2	83	108	121	164	7	98	160	98	M6x8	155	M6x8	5

Характеристики

Модель	Рабочая площадь поршня (расширение), см2	Рабочая площадь поршня (втягивание), см2	Ход штока, мм	Макс скорость, об/мин	Макс. давление, Mpa (kgf/см2)	Момент инерции, кг*м2	Вес, кг	Расход жидкости, л/мин	Код заказа	Цена, у.е. без НДС
TK-A1287	234	217,5	30	3800	4,0(40)	0,092	24,8	4,5	0301040	4 122,29
TK-A1291	234	217,5	30	3800	4,0(40)	0,092	24,8	4,5	0301041	3 854,18
TK-A1511	336,4	315,2	30	3000	3,5(35)	0,38	57,9	7	0301042	6 944,22
TK-A1512	336,4	315,2	30	3000	3,5(35)	0,38	53,8	7	0301043	6 725,25
TK-2114	373,2	336,1	35	2500	3,0(30)	0,54	58,2	8	0301044	12 728,83
TK-2416	418,4	375,4	35	2000	3,0(30)	1,12	78	9	0301045	16 197,60
TK-2416L	418,4	375,4	51	2000	3,0(30)	1,31	79,2	9	0301046	16 197,60
TK-2820	526,2	472,6	51	1600	3,0(30)	2,4	134	10	0301047	21 506,31

Габаритные разделы

Модель	A	B	C	D	E, h7	F	G1max	G1min	G2max	G2min	H	J	K	L	L1	L2	M1	M2	M3
TK-A1287	200	245	215	225	180	110	30	0	59	29	86	126	184	12~M12x24	M10x90	14,5	M95x2	35	15
TK-A1291	200	245	215	225	180	110	30	0	59	29	86	126	184	12~M12x24	M10x90	14,5	M100x2	35	15
TK-A1511	250	300	275	275	230	140	30	0	58	28	102	156	226	12~M16x36	M12x110	21	M120x2	45	15
TK-A1512	250	300	275	275	230	140	30	0	58	28	102	156	226	12~M16x36	M12x110	21	M130x2	45	15
TK-2114	265	320	295	295	240	165	35	0	60	25	115	173,5	147,5	12~M16x32	M12x120	17,5	M155x2	45	20
TK-2216	290	340	300	-	260	190	35	0	60	25	129	185,5	275	6~M16x32	-	-	M180x3	45	20
TK-2216L	290	340	300	-	260	190	51	0	76	25	145	210,5	291	6~M16x32	-	-	M180x3	45	20
TK-2820	340	395	360	-	320	235	51	0	76	25	152	212,5	316	6~M20x40	-	-	M220x3	45	20

Модель	N1	N2	N3	O1, H8	O2, H8	P	Q1	Q2	Q3	R, g7	S, H7	T	U	V	W1	W2	X1	X2	Y1	Y2	Z
TK-A1287	M99x2	38	9	90	87	127,5	15	45	RC1/2	96	120	138	180	7	110	185	108	M6x10	165	M6x10	5
TK-A1291	M99x2	38	9	95	91	127,5	15	45	RC1/2	96	120	138	180	7	110	185	108	M6x10	165	M6x10	5
TK-A1511	M129x2	38	9	115	110	153,75	17	50	RC1/2	126	150	170	227	7	134	210	138	M6x10	210	M6x9	6
TK-A1512	M129x2	38	9	125	120	153,75	17	50	RC1/2	126	150	170	227	7	134	210	138	M6x10	210	M6x9	6
TK-2114	M149x2	38	9	145	140	170	17	50	RC1/2	146	170	190	250	7	145	210	160	M6x10	230	M6x10	6
TK-2216	M174x2	38	-	170	166	186,5	20	50	RC1/2	171	202	220	292	7	167	250	188	M6x11	260	M6x12	5
TK-2216L	M174x2	52	-	170	166	202,5	20	50	RC1/2	171	202	220	292	7	167	250	188	M6x11	260	M6x12	6
TK-2820	M218x2	52	-	210	205	216	21	50	RC1/2	215	162	185	360	7	202,5	300	240	M6x12	320	M6x12	6
